Como escolher o perfil de ranhura em T mais adequado para o seu projeto

Escolher o perfil de ranhura em T correto ajuda a construir estruturas resistentes. É preciso medir bem e saber quanto peso ela suportará. Muitas fábricas utilizam Perfil de alumínio industrial com ranhura em T para construção. Mais de 35% deles dependem de perfis de ranhura em T. Confira a tabela abaixo para ver os problemas que você pode encontrar ao escolher o perfil de ranhura em T para o seu projeto.

Você já parou para pensar por que algumas armações parecem resistentes enquanto outras tremem?

Defina as necessidades do projeto para perfis de ranhura em T.

Identificar a aplicação e o uso

Primeiramente, pense em como você usará os perfis com ranhura em T. Cada projeto exige algo diferente. Se você trabalha com máquinas, precisa de estruturas robustas com ranhuras em T. Essas estruturas devem suportar equipamentos pesados. Se você estiver construindo um expositor, pode usar perfis com ranhuras em T mais leves. Algumas aplicações, como na indústria automobilística, exigem perfis que suportem vibrações e impactos. Projetos aeroespaciais necessitam de perfis com ranhuras em T que sejam leves, porém muito resistentes.

Dica Escolha o perfil T adequado para o seu projeto. Isso ajudará a evitar problemas futuros.

Determinar os requisitos de carga e tamanho

Você precisa saber quanto peso sua estrutura de perfil T suportará. Primeiro, faça uma estimativa da carga. Desenhe diagramas simples para ajudar nesse cálculo. Faça alguns cálculos básicos para verificar se seus perfis T são resistentes o suficiente. As empresas fornecem tabelas de carga para cada perfil. Consulte essas tabelas para verificar se sua escolha é adequada. Para projetos pequenos, perfis T de 20x20mm funcionam bem. Projetos médios utilizam perfis T de 30x30mm ou 40x40mm. Grandes projetos, como em fábricas, podem exigir perfis T de 45x45mm ou 80x80mm.

Planeje com flexibilidade e adaptações.

Pense no que você poderá querer mudar mais tarde. Perfis modulares de alumínio anodizado com ranhura em T Facilite as alterações. Você pode adicionar novas peças ou reorganizar os elementos. Deixe alguns encaixes em T livres para uso posterior. Construa seu projeto em seções. Dessa forma, você pode aumentá-lo se necessário.

Uma dica fundamental é projetar pensando em mudanças futuras. Se você acha que adicionará mais coisas depois, deixe alguns encaixes em T livres e construa seções que sejam fáceis de copiar ou ampliar.

Os perfis com ranhura em T ajudam você a atender às novas necessidades do projeto. Eles também funcionam em diversos locais. Se o seu projeto estiver exposto à água ou a produtos químicos, escolha perfis com ranhura em T com revestimentos especiais.

Escolha o perfil de ranhura em T do tamanho correto.

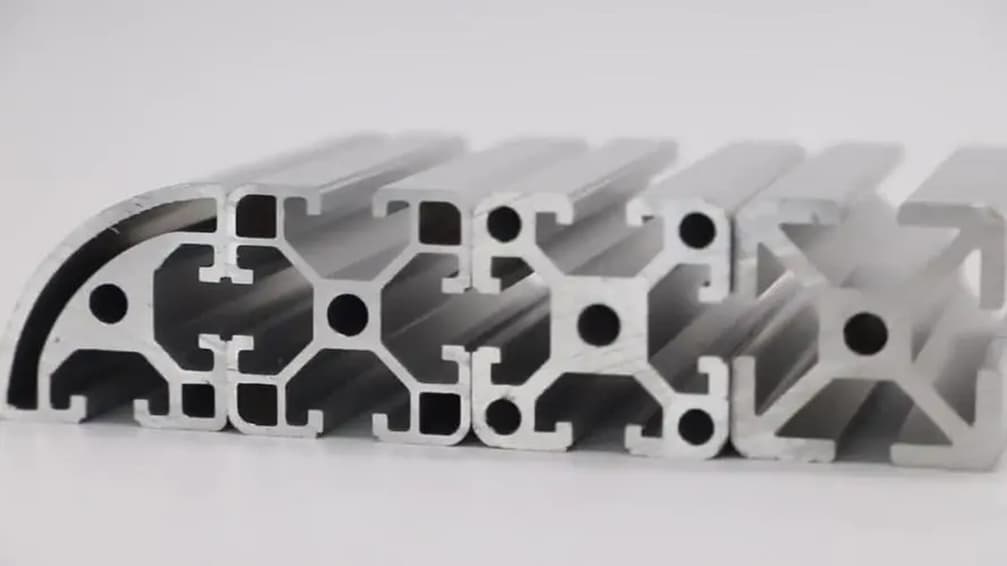

Comparar tamanhos de extrusão de alumínio com ranhura em T

É importante conhecer os tamanhos mais comuns antes de escolher o perfil de ranhura em T do tamanho certo. As extrusões de alumínio com ranhura em T estão disponíveis em diversos tamanhos. Cada tamanho é adequado para um tipo diferente de projeto. Aqui estão alguns tamanhos padrão que você encontrará no mercado:

• 20 mm com ranhura em T de 5 mm

• 20 mm com ranhura em T de 6 mm

• 30 mm com ranhura em T de 8 mm

• 40 mm com ranhura em T de 8 mm

• 40 mm com ranhura em T de 10 mm

• 45 mm com ranhura em T de 10 mm

• 60 mm com ranhura em T de 10 mm

• 90 mm com ranhura em T de 10 mm

Você também verá estas formas e tamanhos:

• 15×30

• 30×30

• 30×60

• 40×40

• 45×45

• 50×50

• 60×60

• 40×120

Perfis de ranhura em T de tamanho pequeno são ideais para estruturas e expositores leves. Os de tamanho médio são adequados para bancadas de trabalho e proteções de máquinas. Perfis de ranhura em T de tamanho grande suportam máquinas pesadas e estruturas de grande porte. Sempre verifique as dimensões do perfil para garantir a compatibilidade com o seu projeto.

Avaliar a espessura e a rigidez da parede

A espessura e a rigidez das paredes são importantes para garantir a resistência da sua estrutura. Paredes mais grossas suportam mais peso e duram mais. Paredes finas podem quebrar ou deformar se forem submetidas a muita carga. Para a maioria das estruturas com encaixe em T, a espessura da parede varia de 1,5 mm a 3,0 mm. Se você estiver construindo uma estrutura para serviço pesado, precisará de paredes mais grossas.

Segue uma tabela para ajudar você a visualizar a diferença:

Você também precisa considerar a rigidez. A extrusão de alumínio com ranhura em T oferece maior rigidez para cargas pesadas e grandes vãos. Se você deseja construir uma estrutura robusta, escolha um perfil com parede dupla. Esse design ajuda a manter a estrutura reta e resistente, mesmo com cargas elevadas.

Dica Para perfis de alta resistência, utilize paredes mais espessas e designs de parede dupla. Essas características ajudam a sua estrutura a suportar mais peso e a durar mais tempo.

Adequar o perfil às necessidades de carga e estabilidade.

Você deve combinar o seu Perfis de alumínio com ranhura em T resistentes à corrosão Para garantir a carga e a estabilidade necessárias para o seu projeto, comece observando a área da seção transversal. Uma área maior significa que o perfil suporta mais peso. Você também precisa verificar o momento de inércia da área. Esse valor indica a capacidade do perfil de resistir à flexão e à torção.

Aqui estão os principais pontos a verificar:

• Área da seção transversal: Uma área maior significa maior resistência.

• Momento de inércia da área: Um valor mais alto significa maior resistência à flexão e à torção.

Por exemplo, o perfil de alumínio 4040 com ranhura em T pode suportar bastante peso se tiver paredes espessas e um formato robusto. Se precisar de ainda mais resistência, considere os perfis das séries 80 ou 160. Esses perfis são ideais para estruturas e máquinas de grande porte. A série 160 é a melhor opção para cargas muito pesadas e grandes estruturas de suporte.

Ao escolher o perfil de ranhura em T do tamanho correto, você torna seu projeto mais seguro e resistente. Você também aproveita os benefícios de usar perfis de ranhura em T, como facilidade de montagem e a possibilidade de alterar o projeto posteriormente. Sempre verifique suas necessidades de carga e estabilidade antes de escolher o perfil de ranhura em T.

Selecione o perfil de alumínio com ranhura em T correto.

Avalie as opções de materiais e acabamentos.

Você quer que seu projeto dure muito tempo. O material e o acabamento do seu perfil T-Slot são muito importantes. A maioria dos perfis T-Slot utiliza alumínio por ser leve e resistente. Com peças robustas de alumínio, você pode construir uma estrutura durável. Ao escolher o alumínio certo para o seu perfil T-Slot, você obtém uma estrutura que não enferruja nem se desgasta rapidamente.

Você também precisa pensar no acabamento. A anodização confere à sua ranhura em T uma superfície dura. Ela protege contra arranhões e impede a oxidação. Esse acabamento funciona bem em ambientes externos porque resiste ao desgaste. A pintura eletrostática a pó torna a superfície ainda mais resistente. Ela adere firmemente ao alumínio e oferece melhor resistência a arranhões do que a anodização. Ambos os acabamentos ajudam a sua ranhura em T a resistir à corrosão. Se você pretende usar sua estrutura ao ar livre ou em um local úmido, escolha um acabamento que proteja contra água e produtos químicos.

O custo do perfil de alumínio com ranhura em T depende da liga, do acabamento e do tipo de perfil. O alumínio 6063 custa menos que o 6061. O perfil com ranhura em T anodizado tem um custo inicial maior, mas a manutenção é mais barata. Perfis mais espessos custam mais, mas duram mais e suportam mais peso. Sistemas modulares com ranhura em T geram economia a longo prazo, pois podem ser reparados ou atualizados com facilidade.

Verifique a compatibilidade com os acessórios.

Você precisa garantir que o perfil de ranhura em T seja compatível com todas as peças que deseja usar. Alguns acessórios podem não ser compatíveis com todos os perfis de ranhura em T. Caso não verifique, poderá ter problemas durante a montagem. Consulte a tabela abaixo para ver os problemas comuns ao selecionar o perfil de ranhura em T e os acessórios corretos.

Você deve sempre combinar o tamanho e a largura da ranhura em T com os conectores, suportes e fixadores. Se usar peças de marcas diferentes, verifique as medidas. Isso ajuda a evitar desalinhamentos e mantém a estrutura estável. O objetivo é garantir que seu sistema de ranhura em T permaneça resistente e seguro.

Dica Antes de comprar, faça uma lista de todos os acessórios que você precisa. Verifique se eles são compatíveis com o perfil do seu trilho em T. Essa etapa economiza tempo e dinheiro.

Considere os fatores ambientais

O local onde você utiliza sua estrutura de perfil T pode influenciar sua durabilidade. Fatores externos como chuva, sol e sujeira podem danificar o perfil T. É preciso levar esses riscos em consideração para garantir uma estrutura resistente. A tabela abaixo mostra como diferentes fatores externos afetam o alumínio do perfil T.

Se você for usar sua estrutura com ranhuras em T em ambientes externos, escolha o perfil correto com um acabamento anticorrosivo. Você também pode adicionar tampas ou vedações para proteger as ranhuras. Em locais com grandes variações de temperatura, deixe espaço para a expansão do metal. Limpe sua estrutura com ranhuras em T com frequência para evitar problemas causados por sujeira.

Você pode construir uma estrutura resistente se selecionar o perfil T correto para o seu ambiente. Pense em onde você usará a estrutura antes de comprá-la. Isso ajuda a evitar reparos e mantém seu projeto seguro.

Observação Sempre verifique o ambiente antes de escolher o perfil de alumínio com ranhura em T adequado. Essa etapa ajuda a construir uma estrutura durável.

Planejamento de Instalação e Orçamento

Identifique os acessórios essenciais

Para construir uma estrutura robusta com ranhuras em T, você precisa dos acessórios certos. Comece com perfis, fixadores e painéis. Porcas e parafusos em T são importantes porque permitem fixar peças em qualquer ponto da ranhura. Isso torna seu projeto flexível e fácil de modificar. Adicione suportes, tampas de extremidade e revestimentos de superfície para maior sustentação e um acabamento impecável. Sempre verifique se os acessórios correspondem ao tamanho e à largura da ranhura em T. Se usar painéis, certifique-se de que se encaixem dentro das ranhuras.

Dica Faça uma lista de todos os acessórios antes de começar. Isso ajuda a evitar que peças se percam durante a montagem.

Estimativa de custos e modificações

Você pode planejar seu orçamento seguindo alguns passos. Primeiro, anote as necessidades do seu projeto, como tamanho, carga e onde a estrutura será utilizada. Escolha o perfil de ranhura em T adequado. Perfis maiores custam mais, mas oferecem maior resistência. Opte por alumínio para a maioria dos projetos, pois é leve e resistente à ferrugem. Verifique se o tamanho da ranhura é compatível com seus conectores e fixadores. Calcule a carga que sua estrutura suportará. Selecione métodos de conexão que permitam a desmontagem, se necessário. Procure perfis que facilitem alterações ou atualizações. Equilibre seu orçamento com a resistência e os recursos necessários. Consulte seu fornecedor sobre suporte e prazos de entrega. Se o seu projeto exigir um visual diferenciado, considere o acabamento. Certifique-se de que a ranhura em T seja compatível com outras peças que você já possui. Verifique se há alguma norma ou padrão que você precise seguir.

Observação Planejar mudanças futuras pode economizar dinheiro. Sistemas modulares com ranhuras em T permitem adicionar ou remover peças sem precisar recomeçar do zero.

Preparar para a montagem e expansão

Prepare-se para a montagem reunindo todos os materiais. Planeje o projeto e o layout antes de começar. Corte os perfis com ranhura em T nos comprimentos corretos. Use equipamentos de segurança, como luvas e óculos de proteção, para se proteger de bordas afiadas e lascas de metal. Use grampos para manter os perfis firmes durante o corte ou a perfuração. Aperte bem os conectores e fixadores. Monte a estrutura passo a passo. Adicione acessórios, como painéis ou tampas, após a conclusão da estrutura principal. Teste a estabilidade da estrutura e faça ajustes, se necessário.

Se você pretende expandir seu projeto posteriormente, projete sua estrutura com ranhuras abertas e espaço extra. Utilize reforços para evitar que estruturas retangulares se torçam. Calcule a quantidade de fixadores necessária para juntas resistentes. Oriente os perfis para obter a melhor resistência. Verifique regularmente a estrutura com ranhuras em T quanto a desgaste ou sujeira. Aplique um lubrificante para proteger contra ferrugem e manter as peças móveis funcionando suavemente.

Tabela de segurança:

Você pode construir um projeto seguro e resistente se planejar cada etapa e usar os acessórios de encaixe em T corretos.

Você pode escolher os melhores perfis de ranhura em T seguindo alguns passos simples. Primeiro, decida se prefere perfis métricos ou em polegadas. Em seguida, pense em quanto peso sua ranhura em T suportará e qual o tamanho ideal para ela. Confira as medidas e certifique-se de que poderá fazer ajustes posteriormente, se necessário. Analise diferentes opções e converse com especialistas em perfis de ranhura em T.

Certifique-se de pensar no que você precisa antes de comprar qualquer coisa.

Perguntas frequentes

O que é um perfil de ranhura em T?

Um perfil com ranhura em T é uma extrusão de alumínio com um sulco em forma de T. Ele é usado para construir estruturas, bancadas de trabalho ou proteções de máquinas. O sulco permite a fixação fácil de peças e acessórios.

Como medir o tamanho correto da ranhura em T?

Meça a largura e a altura do perfil. Verifique a largura da ranhura para garantir a compatibilidade com os acessórios. Use uma régua ou paquímetro para maior precisão. Sempre compare suas medidas com as tabelas do fabricante.

É possível cortar perfis com ranhuras em T em casa?

Sim, você pode cortar perfis com ranhura em T com uma serra. Use uma lâmina de dentes finos para obter bordas limpas. Use luvas e óculos de proteção. Prenda o perfil com grampos antes de cortar para mantê-lo firme.

Quais acessórios são compatíveis com perfis de ranhura em T?

Você pode usar porcas em T, parafusos, suportes, tampas de extremidade e painéis. Verifique a largura da ranhura e o tamanho do perfil antes de comprar acessórios. A maioria dos fornecedores lista as peças compatíveis em seus catálogos.
